Válvula de controlo de balanço com pressão nominal PN 16 para operação automática e vedação de borbulha nos sistemas de tubulação

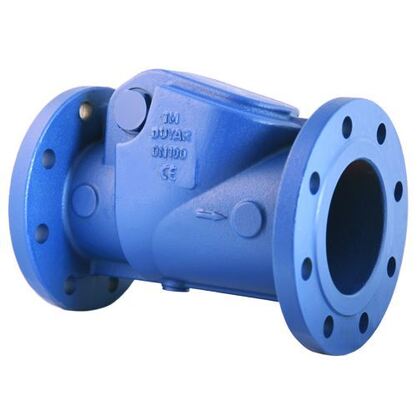

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
Lugar de origem China
Marca YOUWEI
Certificação EAC CE

Contacte-me para amostras e cupons grátis.

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.

x
Detalhes do produto
Material Fundição, latão, aço inoxidável, ferro dúctil, GGG40 Tamanho da porta DN50-DN1200,Padrão,2"-24",DN50-800,3/4"
Poder Manual, Acionado Elétrico, Hidráulico, Operado por Volante, GO Pressão Pressão Média, Baixa Pressão, PN10-16, PN1.0/PN1.6, 250 PSI
temperatura do meio Temperatura média, temperatura normal, baixa temperatura, -10 ~ 100 ℃ Mídia Água, óleo etc., gás e assim por diante
Aplicação Geral, irrigação, distribuição de água, indústria, sistema de água Estrutura Válvula de gaveta, borboleta e não ascendente
Padrão ou fora do padrão Padrão Nome do produto válvula de gaveta, válvula de gaveta elétrica de ferro fundido com haste não ascendente DN40-DN600,
Padrão DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Tamanho DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 To100
Conexão Extremidades de flange, flange duplo, BSP, extremidades de soquete, rosca fêmea Material do Corpo Ferro dúctil, DI/CI, DI, ferro fundido, latão
Cor Azul, solicitação do cliente, exigência do cliente, amarelo, cinza Médio Água, Água Óleo Gás
Tipo Válvula gaveta, normalmente aberta, 2 vias, haste não ascendente/ NRS Tipo de válvula válvula de porta
Selo revestido de borracha, metal, PTFE
Destacar

PN 16 válvula de retenção de balanço

,

Válvula de controlo de funcionamento automático

,

Válvula de não retorno de vedação de bolhas
Deixe um recado
Descrição de produto
Válvula de Retenção Oscilante (PN 16)
A Válvula de Retenção Oscilante (PN 16) é uma válvula de não retorno automática e autoatuante, projetada para evitar o fluxo reverso e proteger equipamentos críticos em sistemas de tubulação. Utilizando um disco articulado que oscila livremente em um pivô, a válvula permite o fluxo para frente e fecha automaticamente por gravidade e pressão de refluxo. Fabricada em ferro dúctil ou ferro fundido, é projetada para operação confiável e de baixa manutenção em instalações de fluxo horizontal ou vertical ascendente.
Principais Características e Benefícios
  • Operação Automática: Funciona sem energia externa ou sistemas de controle. O disco abre sob pressão de fluxo para frente e fecha rapidamente ao cessar ou reverter o fluxo.
  • Baixa Resistência ao Fluxo: Na posição totalmente aberta, o disco se afasta do caminho do fluxo, oferecendo uma passagem simplificada que minimiza a queda de pressão e a turbulência.
  • Vedação Hermética: Equipada com um anel de vedação de elastômero no disco, que se acopla a um assento de metal usinado ou revestido no corpo, garantindo o fechamento positivo e zero vazamento na posição fechada.
  • Classificação de Pressão PN 16: Classificada para uma pressão máxima de trabalho de 16 bar (1,6 MPa / 232 psi) a 20°C (68°F), adequada para uma ampla gama de aplicações industriais e municipais.
  • Construção Robusta: Corpo e componentes internos de alta resistência são projetados para suportar choques de golpe de aríete e ciclos repetidos.
  • Múltiplos Designs de Disco e Braço: Disponível com designs de disco padrão, alavanca e peso, ou assistidos por mola para controlar a velocidade de fechamento, mitigar o golpe e permitir a operação em linhas verticais.
  • Opções de Furo Total e Reduzido: Disponível para atender a requisitos específicos de queda de pressão e custo.
Especificações Técnicas
Especificação Detalhes
Normas de Projeto e Fabricação EN 12334, ISO 5752 (face a face), ISO 5208 (Taxa de Vazamento A)
Classificação de Pressão PN 16 (equivalente a Classe 125)
Faixa de Tamanho DN 40 (1½") a DN 600 (24") (faixa típica)
Material do Corpo Ferro Dúctil (EN-GJS-500-7) ou Ferro Fundido (EN-GJL-250)
Disco / Palheta Ferro Dúctil ou Ferro Fundido, com anel de vedação de elastômero moldado integralmente ou substituível (NBR ou EPDM padrão)
Anel de Assento Assento integral usinado no corpo ou anel de inserção de aço inoxidável (AISI 304/316) para maior resistência ao desgaste
Pino de Dobradiça e Buchas Aço Inoxidável (AISI 304/316) para ação de articulação livre de corrosão
Junta Junta anelar de face total EPDM/NBR padrão, adequada para flanges PN 16/Classe 125
Revestimento Externo Revestimento em pó epóxi de alta qualidade (aprox. 250 µm) por EN 14901, tipicamente RAL 5012
Tipos e Configurações
  • Retenção Oscilante Padrão (Horizontal): Para tubulações horizontais com direção de fluxo ascendente. Depende da gravidade para fechamento.
  • Retenção Oscilante Vertical: Projetada especificamente com um contrapeso ou mecanismo de mola para garantir o fechamento adequado do disco em tubulações verticais com fluxo ascendente.
  • Retenção Anti-Golpe / Silenciosa: Incorpora uma alavanca e peso externos ou um mecanismo de mola interno para auxiliar no fechamento rápido e controlado antes da reversão do fluxo, efetivamente prevenindo o golpe de aríete e o impacto do disco.
  • Tipo Wafer (Dupla Placa): Uma alternativa compacta e leve para aplicações com espaço limitado (tipicamente com classificação PN16/PN40, categoria de produto separada).
Opções de Elastômero de Vedação
  • NBR (Nitrila): Padrão para água, óleos, combustíveis e hidrocarbonetos.
  • EPDM: Padrão para água potável, água quente (até 120°C), vapor e produtos químicos fracos. Excelente para intempéries.
  • FKM (Viton ®): Para produtos químicos agressivos, altas temperaturas e hidrocarbonetos aromáticos.
  • HNBR, CR (Neoprene): Disponível para aplicações químicas específicas ou água do mar.
Aplicações
  • Linhas de Descarga de Bombas: Para evitar o refluxo e proteger as bombas
  • Sistemas de Água e Esgoto: Em tubulações de transmissão e distribuição
  • Sistemas de Aquecimento, Ventilação e Ar Condicionado (HVAC): Em circuitos de resfriamento e aquecimento
  • Sistemas de Proteção contra Incêndio: Em linhas de sprinklers e colunas de incêndio
  • Linhas de Processos Industriais: Para serviços gerais de água, produtos químicos e outros meios (compatibilidade dependente)
  • Sistemas de Irrigação e Captação de Água
Notas Críticas de Instalação e Seleção
Direção e Orientação do Fluxo: Deve ser instalado com a direção do fluxo correta (seta no corpo). As retenções oscilantes padrão requerem instalação estritamente horizontal com o pino da dobradiça do disco horizontal. A instalação vertical é permitida apenas com válvulas de retenção oscilantes verticais especificamente projetadas.
Dimensionamento: A válvula deve ser dimensionada para a velocidade de fluxo real. Válvulas subdimensionadas causam alta queda de pressão e desgaste prematuro; válvulas superdimensionadas podem levar à vibração do disco e falha prematura.
Mitigação do Golpe de Aríete: Em sistemas com potencial para parada rápida da bomba ou reversão do fluxo, uma válvula de retenção anti-golpe (silenciosa) ou um amortecedor externo é fortemente recomendado.
Trecho Reto a Montante/Jusante: Consulte as diretrizes do fabricante para comprimentos mínimos de tubulação reta antes e depois da válvula para garantir um fluxo estável e a operação adequada do disco.
Designação de Pedido
Formato de código de pedido de exemplo:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Válvula de Retenção Oscilante, Tamanho DN200, Pressão PN16, Corpo de Ferro Dúctil, Vedação EPDM, Tipo Horizontal Padrão, Extremidades Flangeadas)
