Válvula de saída de disco de borracha Pn16 para controlo de pressão de operação manual
| Place of Origin | China |
|---|---|
| Marca | Youwei Fluid |
| Certificação | Quality system certificate |
| Documento | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Contacte-me para amostras e cupons grátis.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Descrição de produto

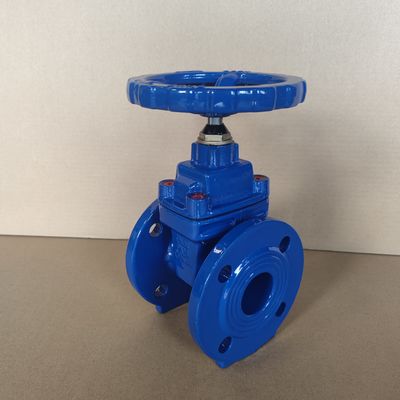

Valva de saída de disco de borracha PN16 manual para meios de água e controlo de pressão
Esta válvula é projetada para uma regulação manual precisa da pressão em sistemas à base de água, com um disco de borracha robusto para maior vedação e durabilidade.Projetado para as normas de pressão PN16, garante um desempenho confiável em condições operacionais de 16 bar, tornando-o ideal para abastecimento de água municipal, irrigação, tubulações industriais e aplicações de HVAC.
Características do produto
1. revestimento anticorrosivo não tóxico: tanto a superfície interna como a exterior da válvula são revestimento electrostático em pó epoxi não tóxico, anti-corrosivo longa vida, pode ser usado diretamente na água potável,Indústria alimentar e farmacêutica.
2Material: o corpo da válvula, o capô, o portão e a roda são todos feitos de ferro nodular, com alta resistência e resistência à corrosão.O assento e o corpo da válvula são totalmente formados por fundição de precisão sem qualquer usinagem.
3. Três selos O-ring, pressão de água sob a ação do auto-selamento axial, sem problemas de ajuste do selo de embalagem.O anel à prova de poeira superior impede impurezas externas de entrar no interior do selo do eixo.
4Quando a válvula está completamente aberta, o portão é completamente levantado do canal de fluxo e não há ranhuras na parte inferior do assento, o que não é fácil de acumular diversidades.É equivalente ao tubo reto e tem a menor resistência ao fluxo.
Especificação técnica
1. Projeto de acordo com a EN 1171, BS5163, EN 1074-1 e 2.
2. Dimensões face a face de acordo com a BS 5163, DIN3202.
3Ensaio hidráulico de acordo com a norma EN 12266, IS05208.
4. Perfuração de flanges de acordo com a norma EN 1092-2, ISO 7005-2.
Parâmetros técnicos
Parâmetros técnicos principais
|
Pressão de ensaio |
PN10 Concha: 1,5 MPa |
Segurança: 1,1 MPa Segurança: 1,76 MPa Segregação: 2,75 MPa |
|---|---|---|
| Padrão de execução |
DIN 1171 |
|
| Direção de condução |
Manual, elétrico, pneumático |
|
| Temperatura aplicável |
0°C a 80°C |
|
| Fim da ligação |
Flange: BS EN1092-2 |
|
| Tratamento de superfície |
Revestimento em pó de epoxi, 150-50Oum, de acordo com a norma AWWA C550. |
|
| Área de aplicação |
Água potável, abastecimento de água e drenagem, tratamento de águas residuais, irrigação, ar condicionado, tubos de incêndio, etc. |
|
Material das peças principais
| - Não, não. | Componente | Materiais |
|---|---|---|
|
01 |
Corpo |
Ferro dúctil GGG50 |
|
02 |
Cuneira de plástico |
Ferro dúctil GGG50/EPDM |
|
03 |
Estame |
Aço inoxidável Cr13, 304, 316 |
|
04 |
Parafusos de cabeça de tomada |
Aço de carbono galvanizado |
|
05 |
Capô |
Ferro dúctil GGG50 |
| 06 |
0-Anel |
NBR ou EPDM |
| 07 |
Glândula |
Ferro dúctil GGG50 |
| 08 |
Rodas de mão |
Ferro dúctil GGG50 |
| 09 |
Ferradura hexagonal |
Aço de carbono galvanizado |
| 10 |
Garrafa plana |
Aço de carbono galvanizado |
| 11 |
Anel de poeira |
NBR ou EPDM |
| 12 |
Ferradura hexagonal |
Aço de carbono galvanizado |
| 13 |
Garrafa plana |
Aço de carbono galvanizado |
| 14 |
Anel O |
NBR ou EPDM |
| 15 |
Anel de empuxo |
Latão H62 ou Hpb59-1 |
| 16 |
Garrafa de cobertura |
EPDM |
| 17 |
Nozes de disco |
Bronze ZQSn5-5-5 |
Nota: A lista de materiais acima é múltipla e paralela, a primeira é a configuração básica, se você tiver outros requisitos, por favor especifique na ordem.
Acessórios opcionais: tampa de tração manual, dispositivo elétrico, dispositivo pneumático, 2Cr13, 304, 316 H62, Hpb59-1 anel de tração de cobre.
